压延机

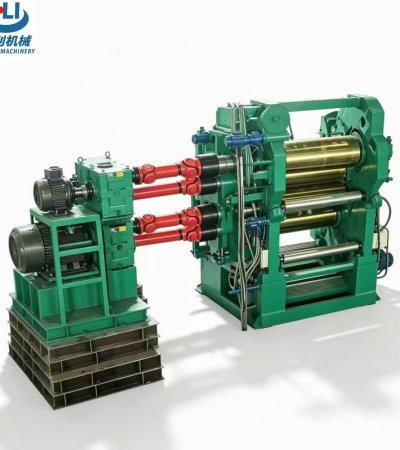

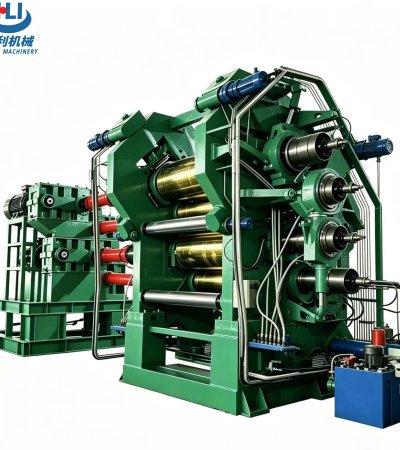

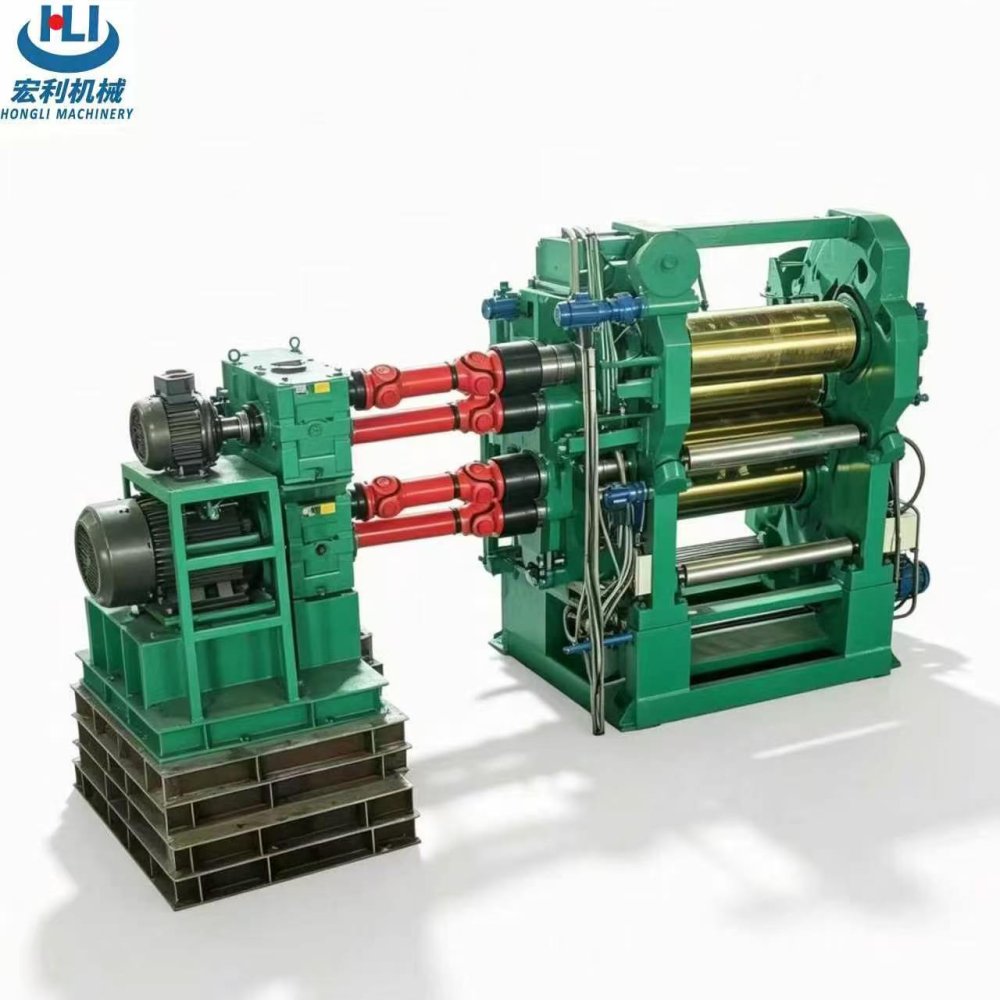

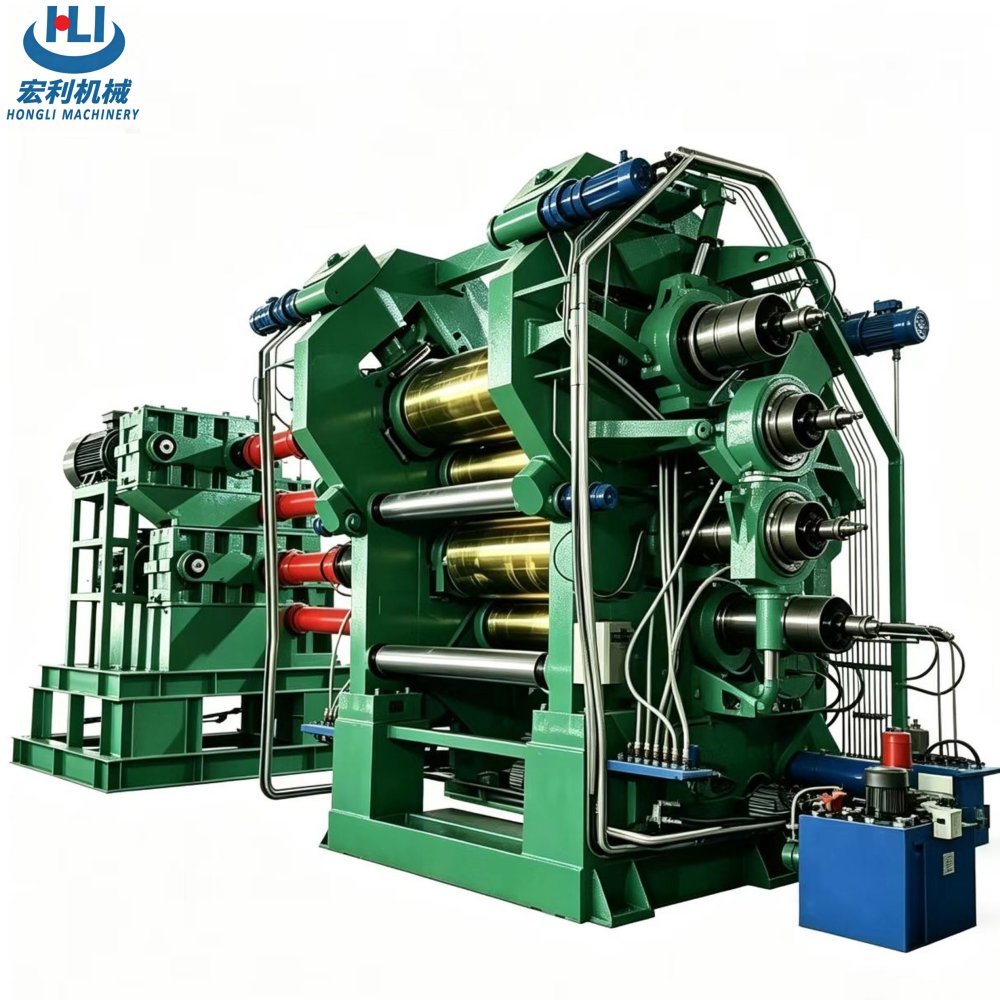

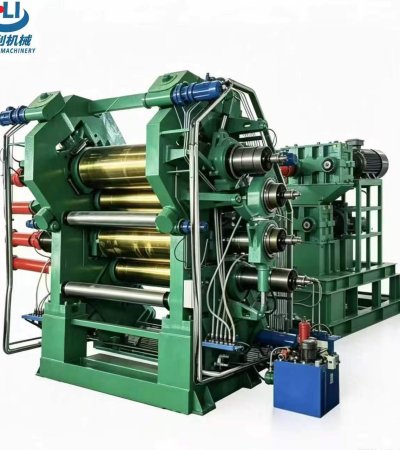

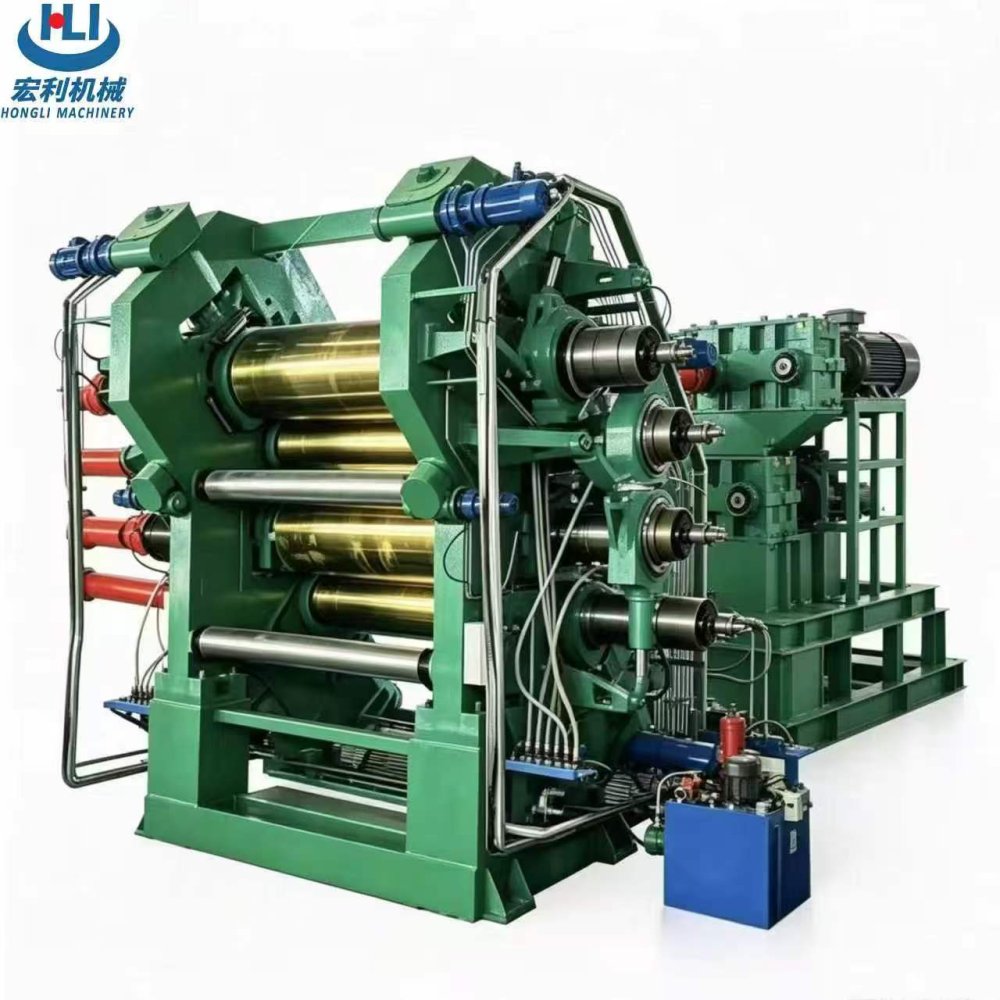

橡胶四辊压延机生产线
型号：XY‑4Γ 360×1120；
数量：1 套；
传动方向：待定；
辊筒直径： Φ360mm；
辊筒工作长度：1120mm；
辊筒速比：0.733:1:1:0.733；
中辊线速度：2‑20m/min；
最大辊距：6mm；
制品最大宽度：920mm；
制品最小厚度：0.2mm；
主电机功率：55kW；
外形尺寸：5510×1690×2320mm
产品细节
| 工作条件 | 使用环境：海拔＜1000m，环境温度 5‑40℃，相对湿度最大 95%；电源 AC380/220V，50Hz；冷却水：水温 25±5℃，水压 0.3‑0.4MPa；压缩空气压力 0.6‑0.8MPa；蒸汽工作压力 0.3MPa |
| 整机结构要求 | 机架、底座焊接成型，退火消除应力，机加工处理；辊筒为中空光辊，合金冷硬铸铁 LTG‑H，硬度 68‑72HSD，冷硬层 15‑20mm；主轴承采用滚动轴承；电动调距装置，调距速度 3.8mm/min，调距电机 0.37KW；手动挡胶板，移动行程 600‑1100mm；圆盘切刀装置；稀油润滑系统，油泵流量 8L/min，油泵电机 0.25KW；全套导开、硫化接头、储布、干燥、张力、冷却、卷取辅机单元 |
| 电控系统性能 | 矢量变频器驱动主电机，支持 150% 过载 60 秒，180% 过载 3 秒；润滑联锁保护，润滑泵未启动主机无法运行；密闭电控柜；本地操作箱配置启停、点动、急停、转速显示；液压刹车实现急停快速停机；全部低压电器具备 3C 认证；全线各辅机变频联动速度同步控制 |
| 供货范围 | 机架、底座、4 支辊筒组、多套调距装置、减速机、主电机、联轴器、温控管路、稀油润滑装置、电气控制系统；全套辅机（双工位导开、硫化接头机、前牵引、前储存、立式六辊干燥、前后张力、卧式八辊冷却、双工位导开卷取、输送带）。操作箱、电控柜内部线缆及旋转接头以内管路由供方提供；其余线缆、管路由需方提供。 |
| 主要配套件供应商 | 变频电机：丹东山川；变频器：汇川 / 台达；减速机：国贸；主机轴承：瓦房店；辊筒：大连宝峰 / 青岛；旋转接头：无锡腾旋；PLC：西门子；低压电器：天水 213 |
| 安全防护 | 设备设置急停保护、润滑联锁保护、液压急停刹车；全线张力过载保护；运动区域禁止伸手干预；设备周边预留检修操作空间 |
