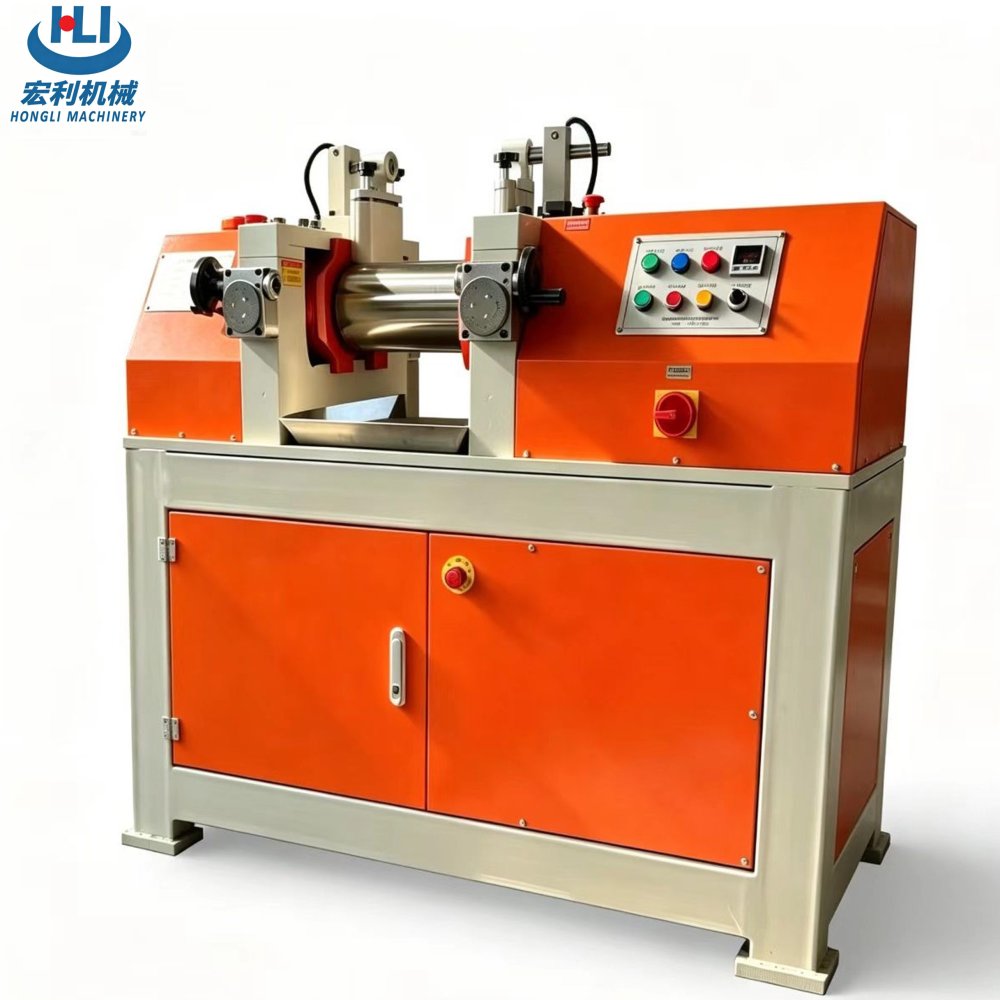

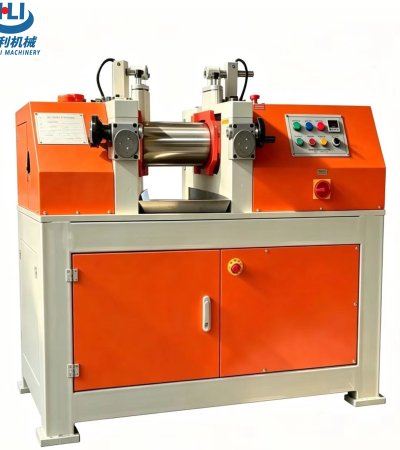

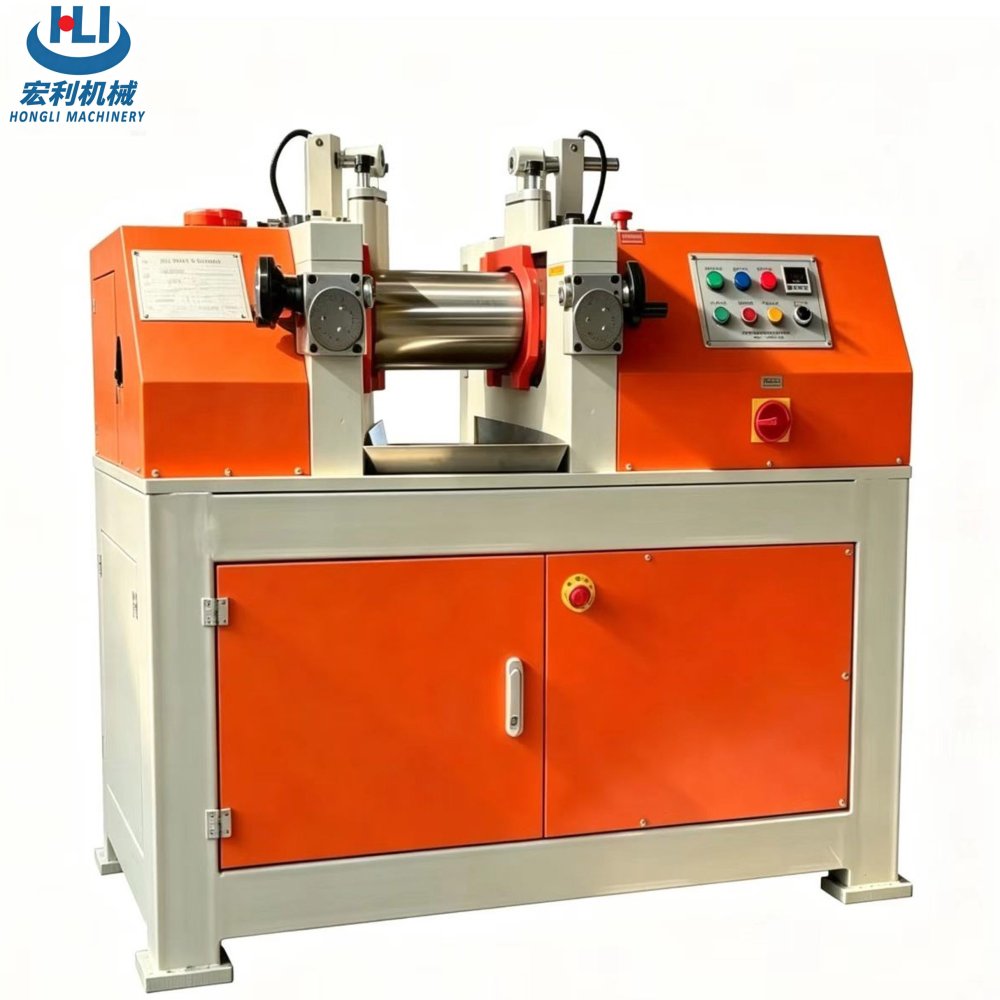

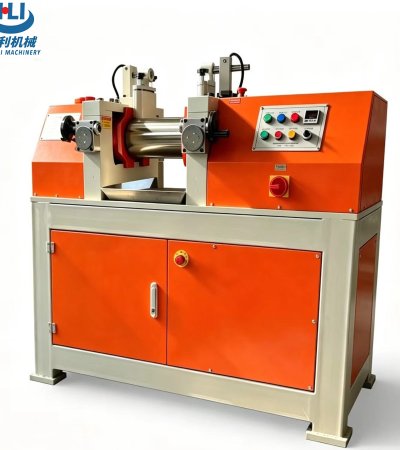

实验室橡胶开炼机 XK-160（6 寸）

传动方向

传动方向：由需方确定

供货范围

1. 主机部分（包括底座、机体、辊筒等）1套

2.调距及安全装置 1套

3. 联轴器 1件

4.减速器及润滑系统 1套

5.甘油润滑系统 1套

6. 辊温调节装置 1套

7. 紧急停车装置 1套

8.主电机 1台

9. 电气控制系统 1套

10. 设备部件固定连接螺栓 1套

11. 用于设备固定的地脚螺栓 1套

供货范围说明：操作箱和电控柜以外所有线缆由需方负责；旋转接头以外所有管路由需方负责。

主要技术参数

1.前辊筒形式：中空光辊；后辊筒形式：中空光辊

2.辊筒直径：160 mm

3.辊筒工作长度：320 mm

4.前辊筒转速：17.8 r/min

5.前辊筒表面线速度：8.95 m/min

6.辊筒速比：1:1.35

7.最大辊距：4.5 mm

8.一次加胶量：≤2 kg

9.主电动机：功率5.5 KW；转速960 r/min

10.外形尺寸（长×宽×高）：1500×700×1398 mm

主要结构概述

1.辊筒：冷硬合金铸铁，表面冷硬层硬度70±2HSD，冷硬层深度5~20mm。

2.辊筒轴承及密封：滚动轴承，节省功率5-8%；两端毡圈密封。

3.辊筒轴承润滑：干油润滑，配手动干油杯。

4. 轴承座：灰口铸铁，退火后加工，附润滑油孔。

5.调距装置：手动调距，由调距螺杆、调距螺母、刻度盘等组成。

6. 机架与压盖：Q235国标钢板整板下料，无焊接，时效处理，强度高不变形。

7.底座：整体式焊接结构，经退火处理。

8.挡胶板：固定式；托架铸铁或钢板，主体尼龙。

9. 传动系统：电机减速机经齿轮传动前后辊相对运转；主电机为三相异步电动机。

10.辊温调节装置：由旋转接头和喷淋管组成。

11.紧急停车和制动装置：机架上方装紧急停车按钮，刹车后辊筒转动不超过1/6周。

12. 接料盘：不锈钢板焊接结构。

电器控制系统

完整完善的控制系统（包括控制电缆、安全保护装置等），买方仅提供主电源进入设备电源柜；各控制柜（箱）之间及机台各部分的各种联接电缆、中间接线盒/分线盒、其它内部连线均由卖方提供。

1. 供电电压：AC380±10%，50Hz，3相。

2. 控制电压：AC220±10%，50Hz，单相。

3. 现场操作柜按钮：A.启动、停止按钮，点动反转按钮；B.急停拉杆或急停按钮。

4.安全系统：A.拉杆开关（选配），激活后所有驱动和运动立即停止；B.所有电器件通过3C认证，符合国家安全标准。

5. 电气功能：A.按启动按钮主电机运行，过流时热继电器/断路器保护；B.按停止按钮主电机自由旋转停机；C.按点动反转按钮主电机反转；D.拉杆/急停触发时主机迅速停止并自动反转，松开后自由旋转渐停。

主要配套件供应商

1.辊筒轴承：哈瓦洛

2.辊筒：鑫盛源（冷硬铸铁）

3.电器元件：正泰

4.电机：国内知名品牌

5.变频器：汇川（标配无）
