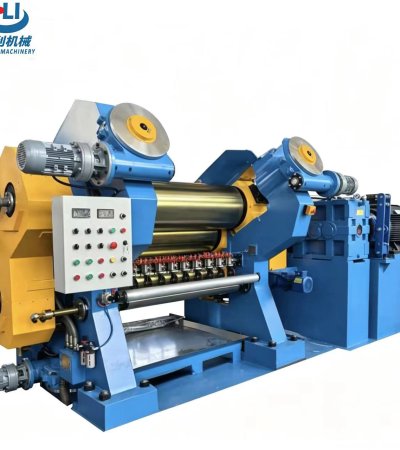

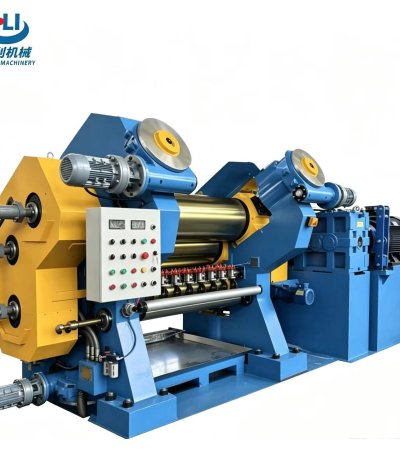

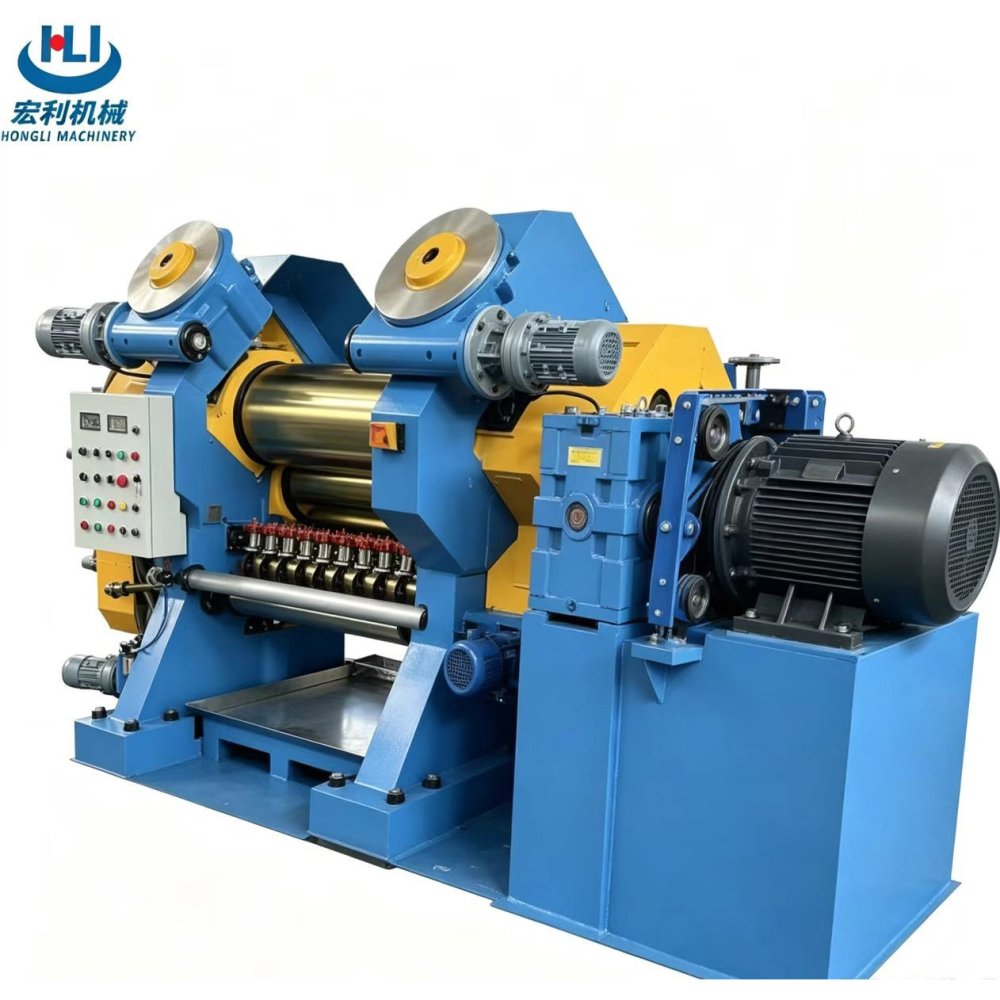

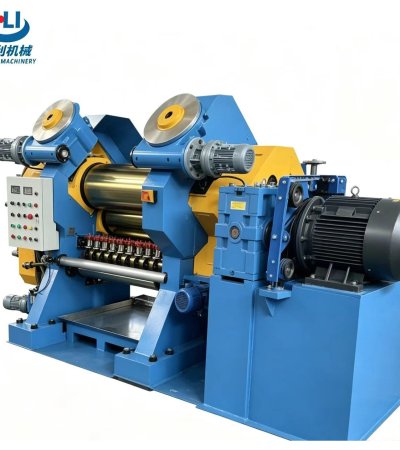

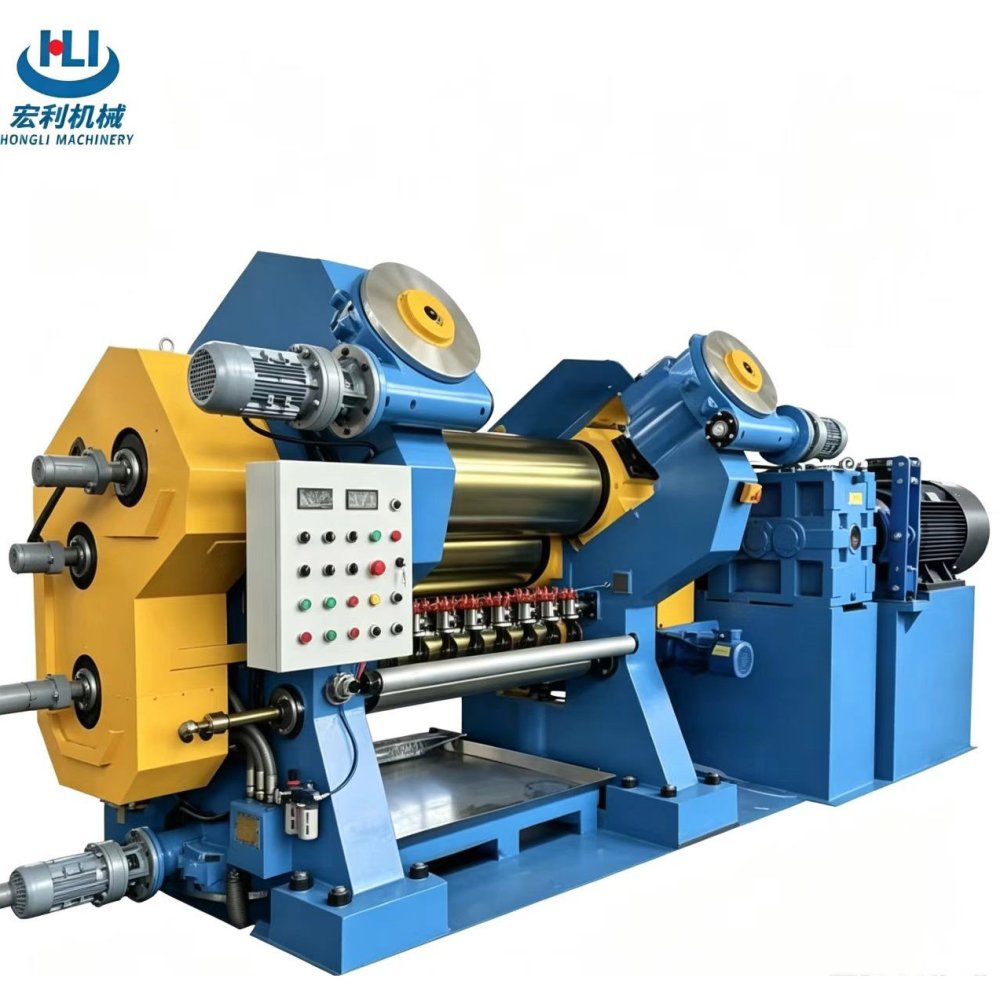

橡胶三辊压延机

工作条件

使用环境：海拔＜1000m，环境温度 5‑40℃，相对湿度最大 95%；电源 AC380/220V，50Hz；冷却水：水温 25±5℃，水压 0.3‑0.4MPa；压缩空气压力 0.6‑0.8MPa；蒸汽工作压力 0.3MPa

整机结构要求

机架、底座焊接成型，退火消除应力，机加工处理；辊筒为中空光辊，合金冷硬铸铁 LTG‑H，硬度 68‑72HSD，冷硬层 15‑20mm；主轴承采用滚动轴承；电动调距装置，调距速度 3.8mm/min，调距电机 0.37KW；手动挡胶板，移动行程 500‑800mm；圆盘切刀装置；稀油润滑系统，油泵流量 8L/min，油泵电机 0.25KW

电控系统性能

矢量变频器驱动主电机，支持 150% 过载 60 秒，180% 过载 3 秒；润滑联锁保护，润滑泵未启动主机无法运行；密闭电控柜；本地操作箱配置启停、点动、急停、转速显示；液压刹车实现急停快速停机；全部低压电器具备 3C 认证

供货范围

机架、底座、3 支辊筒组、4 套调距装置、减速机、主电机、联轴器、温控管路、稀油润滑装置、电气控制系统。操作箱、电控柜内部线缆及旋转接头以内管路由供方提供；其余线缆、管路由需方提供。

主要配套件供应商

变频电机：衡电 / 山川；变频器：欧瑞；减速机：国贸；主机轴承：瓦房店；辊筒：大连；旋转接头：泰和；PLC：西门子 / 三菱；低压电器：正泰 / 德力西

安全防护

设备设置急停保护、润滑联锁保护；液压急停刹车；运动区域禁止伸手干预；设备周边预留检修操作空间
